Ürün ayrıntıları:
|
modeli: | N211 N212 N213 N214 N215 | Tip: | Silindirik Makaralı Rulman |
---|---|---|---|
Boyut: | 55x100x21mm | Boşluk: | C0,C3,C4,C5 |
Paketleme: | Tüp, Tek kutu, Sarma ambalajı | Kafes: | Pirinç Çelik Naylon |
Kesinlik: | ABCE-1 ABCE-3 ABCE-5 ABCE-7 | Garanti: | 50000km veya Bir yıl |
Vurgulamak: | N214 Silindirik Makaralı Rulman,N213 Silindirik Makaralı Rulman,N215 Rulman |

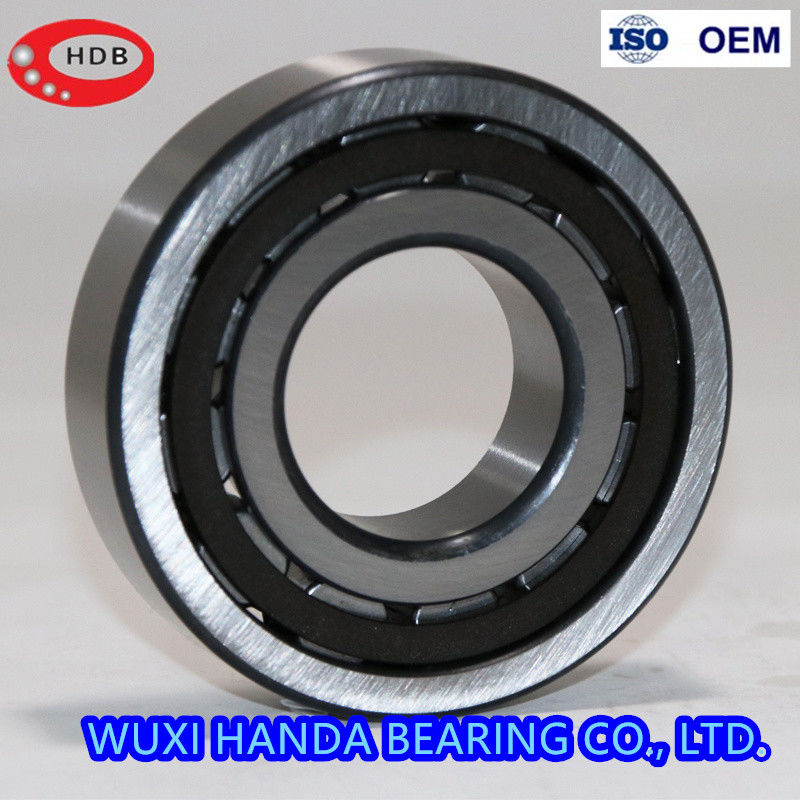

N211 N212 N213 N214 N215 Silindirik Makaralı Rulman 55x100x21mm ECP ECJ ECM Ağırlık 0.626 kg
Silindirik makaralar kanallarla doğrusal temas halindedir.Yüksek radyal yük kapasitesine sahiptirler ve yüksek hızlar için uygundurlar.NU, NJ, NUP, N, NF (tek sıralı rulmanlar için), NNU ve NN (tasarıma veya yan kirişlerin olmamasına bağlı olarak çift sıralı rulmanlar için) olarak belirlenmiş farklı tipler vardır.
N Serisi -N tasarımlı rulmanlar, tek sıralı silindirik makaralı rulmanlardır ve iç halka üzerinde makaraları ve kafesi tutan iki sabit nervür ve bir düz dış halkaya sahiptir.Bu tasarım, şaftın yuvaya göre belirli limitlerde eksenel yer değiştirmesine izin verir.Bu nedenle sabit olmayan yatak ünitelerinde N Serisi rulmanlar kullanılmaktadır.Ayrıca, N Serisi rulmanlar neredeyse hiç itme kapasitesine sahip değildir.
NU Serisi -Tek sıralı silindirik makaralı rulmanlardır ve dış bilezikte iki sabit nervür ve bir düz iç bilezik vardır.Bu tasarım, şaftın yuvaya göre belirli limitlerde eksenel yer değiştirmesine izin verir.Bu nedenle sabit olmayan yatak ünitelerinde NU Serisi rulmanlar kullanılmaktadır.Ayrıca, NU Serisi yatakların neredeyse hiçbir itme kapasitesi yoktur.
NJ Serisi- Tek sıra silindirik makaralı rulmanlardır ve dış bilezikte iki sabit nervür ve iç bilezikte mili tek yönde (eksenel olarak) yönlendirebilen sabit bir nervür bulunur.
NUP Serisi- Tek sıra silindirik makaralı rulmanlardır ve dış halkada iki sabit nervür ve iç halkada bir sabit nervür ve bir destek rondelası vardır.Bu şekilde, şaftı her iki yönde eksenel olarak yönlendirerek, konum yatakları olarak kullanılabilirler.
RNU Serisi -Tek sıra silindirik makaralı rulmanlardır ve dış bileziğinde iki sabit nervür bulunur ve iç bileziği yoktur.Bunun yerine, karşı kanal olarak şaftı kullanır.
NF Serisi- Tesadüfi itme yüklerini de taşıyabilen bu yatak tipinde, iç bilezikte iki bütünleşik nervür ve dış bilezikte tek bir nervür bulunur.
NN Serisi -NN tasarımındaki rulmanlar, çift sıralı silindirik makaralı rulmandır ve iç halka üzerinde makaraları ve kafesi tutan üç sabit nervür ve bir düz dış halkaya sahiptir.Bu tasarım, şaftın yuvaya göre belirli limitlerde eksenel yer değiştirmesine izin verir.Bu nedenle sabit olmayan yatak ünitelerinde N Serisi rulmanlar kullanılmaktadır.Ayrıca, NN Serisi yatakların neredeyse hiç itme kapasitesi yoktur.
NNU Serisi- Çift sıralı silindirik makaralı rulmanlardır ve dış bilezikte üç sabit, iç bilezikte bir düz nervür bulunur.Bu tasarım, şaftın yuvaya göre belirli limitlerde eksenel yer değiştirmesine izin verir.Bu nedenle sabit olmayan yatak ünitelerinde NU Serisi rulmanlar kullanılmaktadır.Ayrıca, NNU Serisi rulmanların neredeyse hiç itme kapasitesi yoktur.
Rulman numarası | Eski HAYIR. | d/mm | D/mm | B/mm | Ağırlık (kg |
N202 | 2202 | 15 | 35 | 11 | 0,047 |
N203 | 2203 | 17 | 40 | 12 | 0,067 |
N204 | 2204 | 20 | 47 | 14 | 0.11 |
N205 | 2205 | 25 | 52 | 15 | 0.13 |
N206 | 2206 | 30 | 62 | 16 | 0.2 |
N207 | 2207 | 35 | 72 | 17 | 0.29 |
N208 | 2208 | 40 | 80 | 18 | 0,37 |
N209 | 2209 | 45 | 85 | 19 | 0,423 |
N210 | 2210 | 50 | 90 | 20 | 0,46 |
N211 | 2211 | 55 | 100 | 21 | 0,626 |
N212 | 2212 | 60 | 110 | 22 | 0,802 |
N213 | 2213 | 65 | 120 | 23 | 1 |
N214 | 2214 | 70 | 125 | 24 | 1.1 |
N215 | 2215 | 75 | 130 | 25 | 1.21 |
N216 | 2216 | 80 | 140 | 26 | 1.47 |
N217 | 2217 | 85 | 150 | 28 | 1.83 |
N218 | 2218 | 90 | 160 | 30 | 2.25 |
N219 | 2219 | 95 | 170 | 32 | 2.72 |
N220 | 2220 | 100 | 180 | 34 | 3.45 |
N221 | 2221 | 105 | 190 | 36 | 4.33 |
N222 | 2222 | 110 | 200 | 38 | 5.02 |
N224 | 2224 | 120 | 215 | 40 | 6.11 |
N226 | 2226 | 130 | 230 | 40 | 7.08 |
N228 | 2228 | 140 | 250 | 42 | 9.14 |
N230 | 2230 | 150 | 270 | 45 | 11.6 |
N232 | 2232 | 160 | 290 | 48 | 14.3 |
N234 | 2234 | 170 | 310 | 52 | 18.2 |
N236 | 2236 | 180 | 320 | 52 | 19.7 |
N238 | 2238 | 190 | 340 | 55 | 22.9 |
N240 | 2240 | 200 | 360 | 58 | 26.8 |
N244 | 2244 | 220 | 400 | 65 | 36.7 |
Büyük motorlar, Takım tezgahı milleri, Motor ön ve arka destek milleri, Tren ve otobüs kutusu mil desteği, Dizel motor
krank mili, Otomobil ve traktör dişli kutusu, İçten yanmalı motor, Jeneratör, Gaz türbini, Redüktör, Haddehane, Titreşimli elek ve kaldırma ve taşıma makinaları
