Ürün ayrıntıları:
|
modeli: | NJ303 304 305 | Örnek: | Özgür |
---|---|---|---|
Yapı: | Silindirik | Tip: | Rulman |
Boşluk: | C3 | Kafes Malzemesi: | Pirinç (bakır), Çelik, Naylon |
Kesinlik: | P0 P6 P5 P4 P2 | Conta Tipi: | Açık |
Vurgulamak: | NJ303 Silindirik Makaralı Rulman,NJ305 Silindirik Makaralı Rulman |

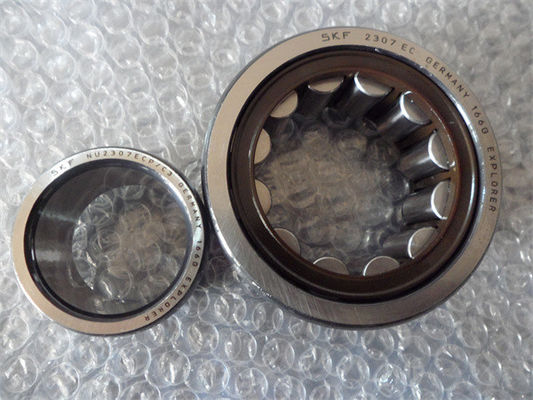

Bir radyal silindirik makaralı rulman, bir iç ve/veya dış halka, bir makara tutma kafesi ve kontrollü konturlu silindirik makaralardan oluşur.Timken silindirik rulmanlar, diğer makaralı rulman tiplerine kıyasla mümkün olan en yüksek radyal yük kapasitesini sağlar.Çeşitli uygulama gereksinimlerini karşılamak için üç temel stil mevcuttur:
Tek Sıralı Silindirik Rulmanlar: Altı tip mevcuttur.Her biri aynı kafes tipine sahiptir, ancak iç ve dış halka konfigürasyonları, farklı uygulama tasarımlarına uyum sağlamak için değişiklik gösterir.
İki Sıralı Silindirik Rulmanlar: İstek üzerine özel tasarımlar mevcuttur (şu anda standart bir katalog öğesi değildir) ve geleneksel tek sıralı tiplere göre ek radyal kapasite sunar.
Dört Sıralı Silindirik Yataklar: Son derece yüksek radyal yük kapasitesine sahiptir, ancak itme kapasitesi yoktur.Çoğunlukla metal endüstrisindeki rulo boyun uygulamalarında kullanılır.
N Serisi -N tasarımlı rulmanlar, tek sıralı silindirik makaralı rulmanlardır ve iç halka üzerinde makaraları ve kafesi tutan iki sabit nervür ve bir düz dış halkaya sahiptir.Bu tasarım, şaftın yuvaya göre belirli limitlerde eksenel yer değiştirmesine izin verir.Bu nedenle sabit olmayan yatak ünitelerinde N Serisi rulmanlar kullanılmaktadır.Ayrıca, N Serisi rulmanlar neredeyse hiç itme kapasitesine sahip değildir.
NU Serisi -Tek sıralı silindirik makaralı rulmanlardır ve dış bilezikte iki sabit nervür ve bir düz iç bilezik vardır.Bu tasarım, şaftın yuvaya göre belirli limitlerde eksenel yer değiştirmesine izin verir.Bu nedenle sabit olmayan yatak ünitelerinde NU Serisi rulmanlar kullanılmaktadır.Ayrıca, NU Serisi yatakların neredeyse hiçbir itme kapasitesi yoktur.
NJ Serisi- Tek sıra silindirik makaralı rulmanlardır ve dış bilezikte iki sabit nervür ve iç bilezikte mili tek yönde (eksenel olarak) yönlendirebilen sabit bir nervür bulunur.
NUP Serisi- Tek sıra silindirik makaralı rulmanlardır ve dış halkada iki sabit nervür ve iç halkada bir sabit nervür ve bir destek rondelası vardır.Bu şekilde, şaftı her iki yönde eksenel olarak yönlendirerek, konum yatakları olarak kullanılabilirler.
RNU Serisi -Tek sıra silindirik makaralı rulmanlardır ve dış bileziğinde iki sabit nervür bulunur ve iç bileziği yoktur.Bunun yerine, karşı kanal olarak şaftı kullanır.
NF Serisi- Tesadüfi itme yüklerini de taşıyabilen bu yatak tipinde, iç bilezikte iki bütünleşik nervür ve dış bilezikte tek bir nervür bulunur.
NN Serisi -NN tasarımındaki rulmanlar, çift sıralı silindirik makaralı rulmandır ve iç halka üzerinde makaraları ve kafesi tutan üç sabit nervür ve bir düz dış halkaya sahiptir.Bu tasarım, şaftın yuvaya göre belirli limitlerde eksenel yer değiştirmesine izin verir.Bu nedenle sabit olmayan yatak ünitelerinde N Serisi rulmanlar kullanılmaktadır.Ayrıca, NN Serisi yatakların neredeyse hiç itme kapasitesi yoktur.
NNU Serisi- Çift sıralı silindirik makaralı rulmanlardır ve dış bilezikte üç sabit, iç bilezikte bir düz nervür bulunur.Bu tasarım, şaftın yuvaya göre belirli limitlerde eksenel yer değiştirmesine izin verir.Bu nedenle sabit olmayan yatak ünitelerinde NU Serisi rulmanlar kullanılmaktadır.Ayrıca, NNU Serisi rulmanların neredeyse hiç itme kapasitesi yoktur.
Rulman Modeli |
iç çap (mm) |
Dış çap (mm) |
Kalınlık (mm) |
Ağırlık (Kilogram) |
NJ303 | 17 | 47 | 14 | 0.12 |
NJ304 | 20 | 52 | 15 | 0.17 |
NJ305 | 25 | 62 | 17 | 0.29 |
NJ306 | 30 | 72 | 19 | 0,41 |
NJ307 | 35 | 80 | 21 | 0,55 |
NJ308 | 40 | 90 | 23 | 0,75 |
NJ309 | 45 | 100 | 25 | 1.05 |
NJ310 | 50 | 110 | 27 | 1.15 |
NJ311 | 55 | 120 | 29 | 1.50 |
NJ312 | 60 | 130 | 31 | 1.90 |
NJ313 | 65 | 140 | 33 | 2.30 |
NJ314 | 70 | 150 | 35 | 2.80 |
NJ315 | 75 | 160 | 37 | 3.35 |
NJ316 | 80 | 170 | 39 | 4.00 |
NJ317 | 85 | 180 | 41 | 4.80 |
NJ318 | 90 | 190 | 43 | 5.55 |
NJ319 | 95 | 200 | 45 | 6.45 |
NJ320 | 100 | 215 | 47 | 7.65 |
NJ321 | 105 | 225 | 49 | 9.00 |
NJ322 | 110 | 240 | 50 | 11.1 |
NJ324 | 20 | 260 | 55 | 13.5 |
NJ326 | 130 | 280 | 58 | 18.4 |
NJ328 | 140 | 300 | 62 | 23.0 |
NJ330 | 150 | 320 | 65 | 28.0 |
NJ332 | 160 | 340 | 68 | 33.5 |
NJ334 | 170 | 360 | 72 | 38.6 |
NJ336 | 180 | 380 | 75 | 44.6 |
NJ340 | 200 | 420 | 80 | 58.1 |
