Ürün ayrıntıları:
|
Parça Numarası: | UCF207 UCP211 | Yapı: | Yastık Blok |
---|---|---|---|
Rulman Tipi: | Oynak Rulmanlar | Rulman malzemesi: | %100 Krom Çelik |
Rulman Ünitesi: | UC211 + P211 | Ev Tipi: | UCP UCF Serisi |
Ev materyalleri: | Demir Döküm | ||
Vurgulamak: | Flanş Yastık Blok Rulman,UCP211 Yastık Blok Rulman,UCF207 Rulman |

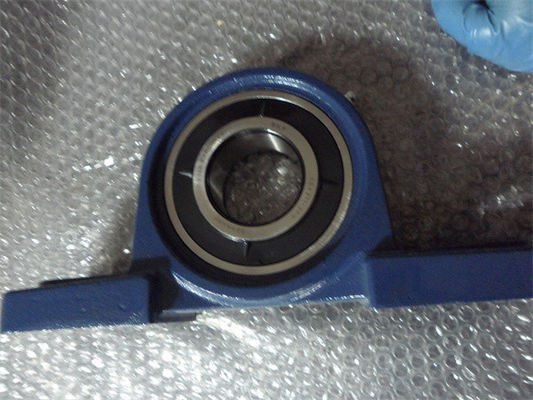

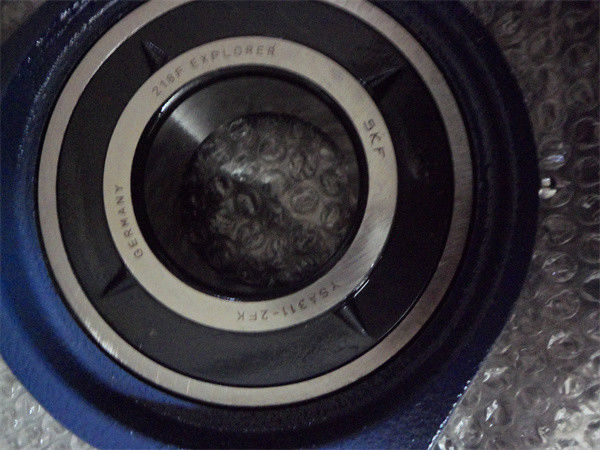

Yastık blok bilyalı rulmandış yüzeyi küresel olan, her iki tarafında keçe bulunan tek sıralı sabit bilyalı rulmanlar ve basit mesnet için uygun bir yuvadan oluşur.
İçeride bir rulman yatağı ve dışarıda bir yatak muhafazasını birleştiren bir rulman ünitesi.
Başvuru :
Özellikle tarımsal metalurji, tekstil ve baskı makineleri, boyama, gıda, yapı malzemeleri, seramik vb.
Yastık Blok Rulman / Rulman Ünitesi için Şartname Listesi:
Unite numarası. | Rulman numarası | konut numarası | Şaft Çapı | Sınır boyutları (mm) | Cıvata Boyutu | Kütle(Kg) | ||||||||||
içinde. | mm | H | A | e | B | s1 | s2 | G | w | Bi | N | ≈ | ||||
UCP201-8 | UC201-8 | P204 | 1/2 | 33.3 | 127 | 95 | 38 | 13 | 16 | 15 | 65 | 31 | 12.7 | 1/2 | 0.8 | |
UCP202-10 | UC202-10 | P204 | 1/2 | 33.3 | 127 | 95 | 38 | 13 | 16 | 15 | 65 | 31 | 12.7 | 1/2 | 0.8 | |
UCP204 | UC204 | P204 | 20 | 33.3 | 127 | 95 | 38 | 13 | 16 | 15 | 65 | 31 | 12.7 | M10 | 0.8 | |
UCP204-12 | UC204-12 | P204 | 1/2 | 33.3 | 127 | 95 | 38 | 13 | 16 | 15 | 65 | 31 | 12.7 | 1/2 | 0.8 | |
UCP205 | UC205 | P205 | 25 | 36.6 | 140 | 105 | 38 | 13 | 16 | 16 | 70 | 34 | 14.3 | M10 | 1 | |
UCP205-14 | UC205-14 | P205 | 1/2 | 36.6 | 140 | 105 | 38 | 13 | 16 | 16 | 70 | 34 | 14.3 | 1/2 | 1 | |
UCP205-15 | UC205-15 | P205 | 15/16 | 36.6 | 140 | 105 | 38 | 13 | 16 | 16 | 70 | 34 | 14.3 | 1/2 | 1 | |
UCP205-16 | UC205-16 | P205 | 1/2 | 36.6 | 140 | 105 | 38 | 13 | 16 | 16 | 70 | 34 | 14.3 | 1/2 | 1 | |
UCP206 | UC206 | P206 | 30 | 42.9 | 165 | 121 | 48 | 17 | 21 | 18 | 83 | 38.1 | 15.9 | M14 | 1.6 | |
UCP206-17 | UC206-17 | P206 | 1/2 | 42.9 | 165 | 121 | 48 | 17 | 21 | 18 | 83 | 38.1 | 15.9 | 1/2 | 1.6 | |
UCP206-18 | UC206-18 | P206 | 1/2 | 42.9 | 165 | 121 | 48 | 17 | 21 | 18 | 83 | 38.1 | 15.9 | 1/2 | 1.6 | |
UCP206-19 | UC206-19 | P206 | 1/2 | 42.9 | 165 | 121 | 48 | 17 | 21 | 18 | 83 | 38.1 | 15.9 | 1/2 | 1.6 | |
UCP206-20 | UC206-20 | P206 | 1/2 | 42.9 | 165 | 121 | 48 | 17 | 21 | 18 | 83 | 38.1 | 15.9 | 1/2 | 1.6 | |
UCP207 | UC207 | P207 | 35 | 47.6 | 167 | 127 | 48 | 17 | 21 | 19 | 94 | 42.9 | 17.5 | M14 | 2.1 | |
UCP207-20 | UC207-20 | P207 | 1/2 | 47.6 | 167 | 127 | 48 | 17 | 21 | 19 | 94 | 42.9 | 17.5 | 1/2 | 2.1 | |
UCP207-21 | UC207-21 | P207 | 1/2 | 47.6 | 167 | 127 | 48 | 17 | 21 | 19 | 94 | 42.9 | 17.5 | 1/2 | 2.1 | |
UCP207-22 | UC207-22 | P207 | 1/2 | 47.6 | 167 | 127 | 48 | 17 | 21 | 19 | 94 | 42.9 | 17.5 | 1/2 | 2.1 | |
UCP207-23 | UC207-23 | P207 | 1/2 | 47.6 | 167 | 127 | 48 | 17 | 21 | 19 | 94 | 42.9 | 17.5 | 1/2 | 2.1 | |
UCP208 | UC208 | P208 | 40 | 49.2 | 184 | 137 | 54 | 17 | 25 | 19 | 100 | 49.2 | 19 | M14 | 2.6 | |
UCP208-24 | UC208-24 | P208 | 1/2 | 49.2 | 184 | 137 | 54 | 17 | 25 | 19 | 100 | 49.2 | 19 | 1/2 | 2.6 | |
UCP208-25 | UC208-25 | P208 | 1/2 | 49.2 | 184 | 137 | 54 | 17 | 25 | 19 | 100 | 49.2 | 19 | 1/2 | 2.6 | |
UCP209 | UC209 | P209 | 45 | 54 | 190 | 146 | 54 | 17 | 25 | 20 | 108 | 49.2 | 19 | M14 | 3 | |
UCP209-26 | UC209-26 | P209 | 1/2 | 54 | 190 | 146 | 54 | 17 | 25 | 20 | 108 | 49.2 | 19 | 1/2 | 3 | |
UCP209-27 | UC209-27 | P209 | 1/2 | 54 | 190 | 146 | 54 | 17 | 25 | 20 | 108 | 49.2 | 19 | 1/2 | 3 | |
UCP209-28 | UC209-28 | P209 | 1/2 | 54 | 190 | 146 | 54 | 17 | 25 | 20 | 108 | 49.2 | 19 | 1/2 | 3 | |
UCP210 | UC210 | P210 | 50 | 57.2 | 206 | 159 | 60 | 20 | 25 | 22 | 114 | 51.6 | 19 | M16 | 3.6 | |
UCP210-30 | UC210-30 | P210 | 1/2 | 57.2 | 206 | 159 | 60 | 20 | 25 | 22 | 114 | 51.6 | 19 | 1/2 | 3.6 | |
UCP210-31 | UC210-31 | P210 | 1-15/16 | 57.2 | 206 | 159 | 60 | 20 | 25 | 22 | 114 | 51.6 | 19 | 1/2 | 3.6 | |
UCP210-32 | UC210-32 | P210 | 1/2 | 57.2 | 206 | 159 | 60 | 20 | 25 | 22 | 114 | 51.6 | 19 | 1/2 | 3.6 | |
UCP211 | UC211 | P211 | 55 | 63.5 | 219 | 171 | 60 | 20 | 25 | 22 | 126 | 55.6 | 22.2 | M16 | 4.4 |
Yatak Rulmanı / FYH Rulman Ünitesi UCF207 :
Rulman numarası : UCF207
Marka : FYH
Delik Çapı (mm) : 35
FYH kataloğundaki rulman boyutları ve özellikleri:
d - 35 mm
A0 - 44,4 mm
Bir - 34 mm
A1 - 15mm
B - 42,9 mm
J - 92 mm
Uzunluk - 117 mm
N - 14 mm
D - 17,5 mm
Cıvata (G) - M12
A2 - 19 mm
Ağırlık - 1,5 Kg
Temel dinamik yük derecesi (C) - 25,7 kN
Temel statik yük derecesi (C0) - 15,4 kN
Hesaplama faktörü (f0) - 13,9
Etiketler : FYH
Rulman numarası : UCP211
Marka : FYH
Delik Çapı (mm) : 55
Genişlik (mm) : 55,6
FYH kataloğundaki rulman boyutları ve özellikleri:
d - 55 mm
Bir - 60 mm
B - 55,6 mm
Y - 63,5 mm
H1 - 19 mm
H2 - 125 mm
J - 171 mm
Uzunluk - 219 mm
L1 - 70 mm
N - 20 mm
N1 - 22 mm
S - 22,2 mm
Cıvata (G) - M16
Ağırlık - 3,6 Kg
Temel dinamik yük derecesi (C) - 43,4 kN
Temel statik yük derecesi (C0) - 29,4 kN
Hesaplama faktörü (f0) - 14,4
Etiketler : FYH
