Ürün ayrıntıları:
|

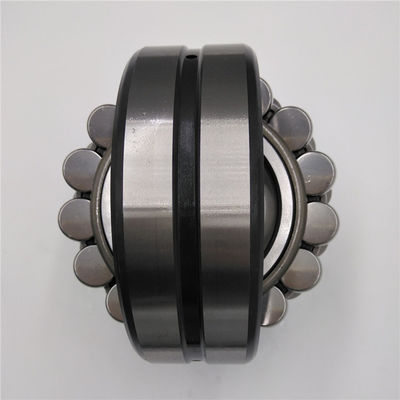

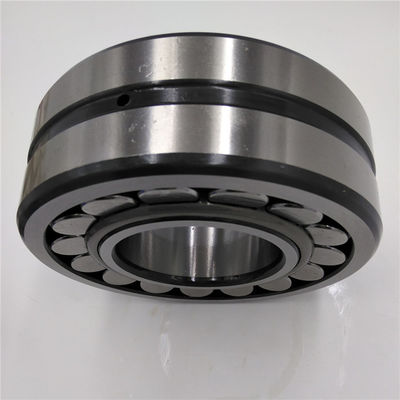

Malzeme: | 22326 CC/W33 | Yapı: | küresel makara |
---|---|---|---|
Tip: | Makaralı yatak | Kafes: | CC CA MB ÇAK |
Başvuru:: | Kırıcı, Freze Makinesi, Ağır Makine | HS Kodu: | 8482300000 |
Vurgulamak: | Çift Sıralı Çelik Kafes Makaralı Rulman,Küresel Çelik Kafes Makaralı Rulman,Rulman 22326 CC/W33 |
oynak makaralı rulmanlariki makaralı, esas olarak radyal yük taşır, ancak her iki yönde de eksenel yüke dayanabilir.Yüksek radyal yük kapasitesi, özellikle ağır yükler veya titreşim için uygundur, ancak saf eksenel yükü taşıyamaz.Bu tür bir rulman dış bileziği yuvarlanma yolu küresel bir şekle sahiptir, bu nedenle kendi kendini hizalamanın iyi performansı eşmerkezlilik hatasını telafi edebilir.
İki simetrik küresel makara vardır, ortak bir küresel dış halka yuvarlanma yolu vardır, yuvarlanma yolunun iki eksenli eğim açısına sahip rulman iç halkası, eksen kuvveti büküldüğünde veya farklı bir kalp takıldığında hala normal kullanımda olan iyi performansla hizalanır, yatak boyutu aralığı ile eş merkezli aktarım değişir, genellikle hizalama, radyal yüklere ek olarak daha büyük tipin 1 ila 2,5 derece açılı yük taşıma kapasitesine izin verir, ancak aynı zamanda genel olarak iyi darbe direncine sahip eksenel yük taşıma rolünün dışındadır. oynak makaralı rulmanlar, düşük çalışma hızına izin verdi.
C(J),EC(J).CA,ECA,CAF,CAFA, vb.
1.CA: Entegre pirinç kafes, çift sıralı simetrik makaralar, iç bilezik sürüşü
2.MA: Entegre pirinç kafes, çift sıralı simetrik makaralar, dış halka sürüşü
3.MB: İki parçalı pirinç kafes, çift sıralı asimetrik makaralar, iç bilezik sürüşü
4.CC: İki parça çelik kafes, çift sıra simetrik makaralar, iç bilezik sürüşü
5.CTN1: Çift sıra simetrik makaralar, naylon kafes
6.K: Konik delikli yatak, konik 1:12
7.K30: Konik delikli yatak, konik 1:3'tür
Oynak makaralı rulman Uygulama:
1. yüksek hassasiyetli uygulamada baskı presleri, kağıt fabrikaları veya kaplayıcılar
2. sürekli tekerlekler gibi çok zorlu çalışma koşulları
3. yüksek sıcaklık uygulamaları
4. rulo boyunlara gevşek geçme ile montaj
5. demiryolu araçları
Rulmanlar HAYIR. |
d/mm |
D/mm |
B/mm |
C/kN |
C0/kN |
Ağırlık (kg |
22326 CC/W33 |
130 |
280 |
93 |
1120 |
1320 |
29 |
22326 CCJA/W33VA405 |
130 |
280 |
93 |
1120 |
1320 |
29 |
22326 CCK/W33 |
130 |
280 |
93 |
1120 |
1320 |
28.5 |
22326 CCKJA/W33VA405 |
130 |
280 |
93 |
1120 |
1320 |
28.5 |
23028 CC/W33 |
140 |
210 |
53 |
465 |
680 |
6.55 |
23028 CCK/W33 |
140 |
210 |
53 |
465 |
680 |
6.35 |
24028 CC/W33 |
140 |
210 |
69 |
570 |
900 |
8.55 |
24028 CCK30/W33 |
140 |
210 |
69 |
570 |
900 |
8.4 |
24028-2CS2/VT143 |
140 |
210 |
69 |
570 |
900 |
8.55 |
23128 CC/W33 |
140 |
225 |
68 |
630 |
900 |
10.5 |
23128 CCK/W33 |
140 |
225 |
68 |
630 |
900 |
10 |
24128 CC/W33 |
140 |
225 |
85 |
765 |
1160 |
13.5 |
24128 CCK30/W33 |
140 |
225 |
85 |
765 |
1160 |
13.5 |
24128-2CS2/VT143 |
140 |
225 |
85 |
765 |
1160 |
13.5 |
22228 CC/W33 |
140 |
250 |
68 |
710 |
900 |
14 |
22228 CCK/W33 |
140 |
250 |
68 |
710 |
900 |
13.5 |
23228 CC/W33 |
140 |
250 |
88 |
915 |
1250 |
19 |
23228 CCK/W33 |
140 |
250 |
88 |
915 |
1v50 |
18.5 |
